Alarm-Anlage mit Telefonwahlvorrichtung
und vielen weiteren Optionen

Alarmanlagen sind oft nicht zu übersehen bzw. zu überhören.
Sie haben allerdings oft den Nachteil, dass keiner mehr in der Nachbarschaft reagiert wenn die Alarm-Hupe anspricht, denn es gibt zu viele Fehlalarme.

Downloads und Preise hier

andere Gehäuse-Bauform hier clicken

Alarm-Anlage

So viel zu lesen? Eine Übersicht der Funktionen hier

Diese Alarmanlage arbeitet etwas anders als bisherigen Systeme.
Sie bietet eine Menge von Einzelfunktionen ist aber trotzdem sehr einfach zu bedienen

  • Es können beliebige Alarmsensoren angeschlossen werden wie Bewegungsmelder, Tür oder Fenster-Kontakte, Feuermelder, Temperatur-Überwachung, Wassermelder etc.
  • Es stehen maximal 15 analoge (Temperatur etc.) und acht digitale Schleifen zur Verfügung.  Jede digitale Schleife kann mehrere Sensoren enthalten;
  • Es können auch Funksensoren angeschlossen werden. Es wird dazu das externe Empfängermodul benötigt
  • Jeder Alarmeingang kann individuell zeitverzögert werden
  • Weiterhin kann jeder Kanal als 24-Stunden Alarm geschaltet werden, das heißt er ist immer aktiv (zum Beispiel für einen Feuermelder)
  • Jeder Kanal kann einzeln deaktiviert oder aktiviert werden oder es können Gruppen gebildet werden, zum Beispiel wenn nur der Garten überwacht werden soll
  • Es kann gewählt werden ob ein lauter (Alarmhupe) oder stiller Alarm (nur Anrufen) erfolgen soll.
  • Optional Geräuschdetektor direkt im Gerät. Es können aber auch zusätzlich externe Geräuschdetektoren angeschlossen werden (um zum Beispiel mehrere Kinder in verschiedenen Räumen zu überwachen).
  • Weiterhin gibt es mehrere analoge Grenzwert-Eingänge. Ab einem vorgegebenen Sollwert (z.B. Temperatur) gibt es einen Alarm; Es kann einen Alarm bei Über.- oder Unterschreitung eines Sollwertes geben.
  • Das Scharfschalten der Alarmanlage erfolgt entweder manuell am Gerät (nach 30 Sekunden) oder über Fernkontakt
  • Oder es kann eine Zeit angegeben werden, an dem die Alarmanlage automatisch scharf geschaltet wird, zum Beispiel nachts oder tagsüber wenn man im Büro ist etc.
  • Sollte ein Alarm auftreten so werden je nach Auswahl 1- 3 Telefonnummern angerufen und die Alarmhupe eingeschaltet.
  • Am Telefon erfolgt dann erst eine akustische Alarm-Kennung (ca. 20 Sec Beep), dann kann man 15 sec. hören “was daheim los ist”.
  • Es können aber auch über SMS verschiedene andere Geräte geschaltet werden. Schaltleistung: bis 220V, 10A.
  • Es kann auch ein Mobil-Telefon (z.B. Siemens S25/35/45 etc.) oder Siemens GSM-Modem (z.B.TC35) angeschlossen werden. Dann ist neben der Telefonischen Benachrichtigung auch ein versenden einer Alarm-SMS möglich.
  • Ein weiteres Gerät kann dann auch verzögert eingeschaltet werden zum Beispiel eine Lampe zur Vortäuschung von Anwesenheit.
  • Es gibt einen stillen Alarm (nur Telefonanruf) oder einen lauten Alarm (Hupe wird automatisch eingeschaltet).
  • Das Alarmieren erfolgt maximal 3x pro Stunde, mit 5 Minuten Pause nach jeder Anwahl
  • Dieses Gerät kann auch sehr gut dazu benutzt werden, um Kleinkinder zu überwachen.. (Geräuschalarm aktivieren und optional Bewegungsmelder). Es kann damit ohne weiteres das Babyfon im Haus ersetzen. Keine Telefonkosten wenn das Programm “nur läuten” angewählt wird. Durch den Vibrationsalarm des Handys gibt es somit auch bei lauter Umgebung kein “überhören” des Kindes mehr. Es können auch mehrere Kinder in verschiedenen Zimmern überwacht werden.
  • Auch zur Geschäftsraumüberwachung kann das Gerät gut eingesetzt werden. Wenn jemand ins Geschäft kommt läutet das Handy und / oder eine Klingel
  • Für alte oder kranke Menschen steht ein Funkschalter zur Verfügung. Mit diesem können über das Gerät bis zu drei Telefonnummern gewählt werden, um zum Beispiel Hilfe zu holen
  • Die Alarmanlage kann über verschieden Arten gepuffert werden, so dass auch bei Stromausfall die Alarmanlage in Funktion bleibt. Entweder über eine 9V Blockbatterie oder über eine 12V Bleibatterie. Diese kann auch automatisch vom Gerät geladen werden. Oder über NiCd-Akkus die ebenso geladen werden (Laderegelung ist im Gerät integriert, Option)
  • Optional können bis zu 4 Ausgangsrelais geschaltet werden. Damit kann dann verschiedenes      geschaltet werden z.B. verschiedene Alarmleuchten, Türverriegelung etc.
  • Zur Versorgung der Alarmgeber stehen verschiedene Spannungen zur Verfügung: 5V, 9V, 12V und eine einstellbare Spannung von 3-12V.
  • Eine Sabotageüberwachung der Alarmanlage selber ist möglich.
  • Für weitere Funktionen gibt es bis zu 20 unabhängige Universal-Bausteine mit folgenden Möglichkeiten:
  • Freie Auswahl von bis zu 2 Analogen- oder Digitalen Eingängen, freie Auswahl von bis zu 2 digitalen Ausgängen, definieren der Sollwerte, Hysterese und Verzögerung für ein und aus.
  • Damit lässt sich folgendes realisieren:
  • Schaltuhr: Funktion nur zu bestimmten Zeiten aktiv. Diese Schaltuhr kann mit allen weiteren Funktionen kombiniert werden.
  • Taktung: z.B. für ein Rührwerk oder eine Dosiersteuerung
  • Spannungsüberwachung auf Grenzwerte: Damit können bei bestimmten Spannungswerten Alarm-Meldungen generiert werden.
  • Kühlen / Heizen mit Hysterese etc.
  • Niveau-Regelung mit analogen oder digitalen Sensoren, mit einem oder zwei Sensoren
  • Differenz-Temperatur-Regelung: zwei Messungen werden verglichen. der zweite Sensor kann auch ein externer Sollwert sein
  • Gerät verzögert nach Schalterbetätigung oder Bewegungsmelder (z.B. zum Energie sparen)
  • Alarmmeldung bei Istwert größer oder kleiner Sollwert
  • Alarm-Meldung mit digitalen Sensoren
  • Verriegelungen z.B. mit einem Ausgang oder digitalen Eingang (z.B. Funktion nur aktiv wenn Türe geschlossen)
  • Rücksetzen (Verriegelung) eines Ausgangs mit Aktivierung durch ein anderen Modul oder durch die Schrittkette
  • Aktivierung eines Moduls nur bei bestimmten Schritten.
  • Ein PI-Regler mit analoger Ansteuerung eines 12V/24V Ausganges und eine Phasenanschnitt-Steuerung für 220V ist mit entsprechender Hardware möglich.
  • Es kann aber auch aus der allgemeinen Standard-Vorlage mit 40 Beispielen die entsprechende Funktion rauskopiert werden und in die spezifische Excel-Vorlage eingefügt werden.
  • Die in Excel eingegebenen Daten der Universalmodule können auch automatisch an die Steuerung übertragen werden. Dazu wird ein text-File generiert der dann über den Dialer geladen wird. Umgekehrt können die Daten der Universalmodule aus der Metamorphose in eine Text-Datei und dann Excel geladen werden. Dazu wird ein über den Dialer ein text-File generiert der dann über Excel geladen wird.
  • Auch die Parametrierungen (Menü 8) können aus der Metamorphose auf den PC geladen, geändert und wieder runtergeladen werden.
    Es können die spezifischen Namen für die Ein- und Ausgänge in eine Text-Datei geschrieben werden und diese dann in die Metamorphose geladen werden. Diese Information wird dann im Display bei den Universal-Kanälen und Meldungen angezeigt und daraus eine SMS generiert.
  • Ein Haupt-Augenmerk des Gerätes ist einfache Bedienung, Flexibilität und Zuverlässigkeit.
  • Bei dem Konzept wurde vor allem auf einfachste Bedienung großer Wert gelegt. Es wurde bewusst auf unnötige Funktionen wie Sprachausgabe etc. verzichtet (kann aber optional nachgerüstet werden). Verzichtet man auf Sonderbetriebsarten, Sensoren anschließen, Telefonnummer eingeben und scharf schalten. Fertig!
  • Flexibilität: Über das Universal-Modul können alle möglichen Funktionen realisiert werden wie z.B. Überwachung beliebiger Messgrößen auf Grenzen und damit können beliebige Aktionen eingeleitet werden.
  • Zuverlässigkeit: Es sind sehr viel Bauelemente zum Schutz (Kurzschluss-Schutz, Überspannungsschutz etc) eingebaut.
  • Sämtliche Meldungen werden protokolliert und können auf den PC hochgeladen werden
  • Sämtliche Einstellungen können auch über einen PC erfolgen. Und es kann sogar ferngesteuert erfolgen. Die notwendige Software und das Kabel wird mitgeliefert.
  • Dies sind die Standard-Funktionen, aber es sind jederzeit eigene Softwareanpassungen oder Erweiterungen möglich. Über das mitgelieferte Kabel kann die neue Software leicht in die Metamorphose geladen werden. Ein Patch-Feld für Hardwareerweiterungen ist auf dem Board vorgesehen.
  • Es handelt sich hier um ein offenes und modulares System, das entsprechend Ihrer Anforderung zusammengestellt wird. Dazu gibt es sehr flexible Funktionen, bei denen aus einer Vielzahl von verschiedenen Sensoren (beliebige Sensoren, auch Funk-Sensoren von ELV für Windmessung, Temperatur, Druck, Feuchtigkeit, Regen etc) und Ausgängen eine Anwendung definiert werden kann. Die PC-Software Dialer zum Fernbedienen ist Open Source und kann selbst noch angepasst werden. Es gibt eine Schnittstelle zur Software Logview zur Kurven-Aufzeichnung.
  • Die wunderbare Software LogView (Freeware) ermöglicht es Prozess-Daten anzuzeigen. In dieser Software ist auch ein einfach zu bedienendes Web-Interface integriert, über das auch über das Internet die Messwerte beobachtet werden können.
  • Außerdem gibt es die PC-Software „Dialer“, um die Daten über den PC zu visualisieren und das Gerät zu steuern in allen Funktionen, optional auch über das Internet.
  • Bei Anschluss entsprechender Hardware können auch alle anderen Anwendungen (Bewässerungs-Steuerung, Alarm-System, Bier brauen etc) geladen und realisiert werden.
  • Das Gerät kann aber auch gut als Mikrocontroller-Entwicklungssystem eingesetzt werden zum experimentieren und um eigene Anwendungen zu programmieren. Der Basic-Compiler BASCOM ist für kleine Programme kostenlos (www.mcselec.com). Hier mehr dazu
  • Anmerkung: Die oben genannten Funktionen sind der Maximal-Ausbau! Bitte klären was wirklich benötigt wird.

weitere Informationen
 und Downloads

Download der neusten Software (Einstellungen bleiben erhalten)

Bootloader zum Download der Software

download

Übersicht, Preise und Bestellung

Download der Anleitung       auch als pdf:

PDF_klein

Download der Anschluss-Klemmleiste

Übersicht Ein/Ausgangs-Belegung

Übersicht und Planungshilfe

Dies ist alles mit den Universal-Kanälen möglich!
Vorlage zum kopieren der benötigten Funktionen

Download einer PC-Software zum Fernsteuern, Beobachten und Bedienen

Fernsteuern über das Internet

Einlegestreifen wenn andere Software geladen wird

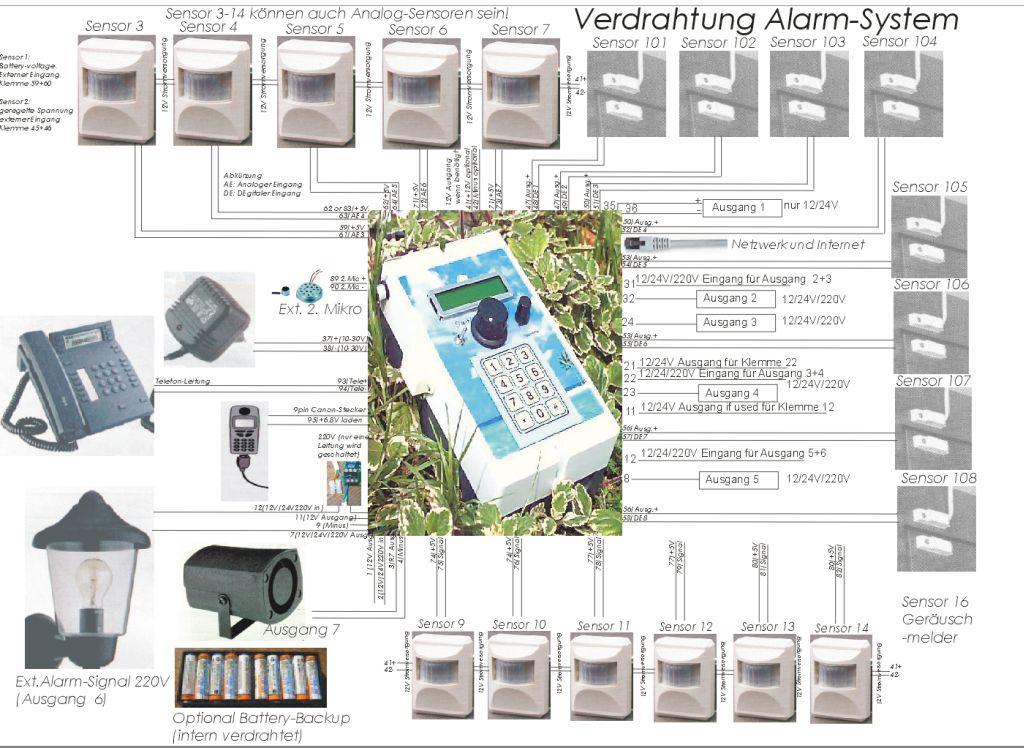

Übersicht und Anschluss der externen Sensoren; als pdf:

PDF_klein
Alarm-Anlage

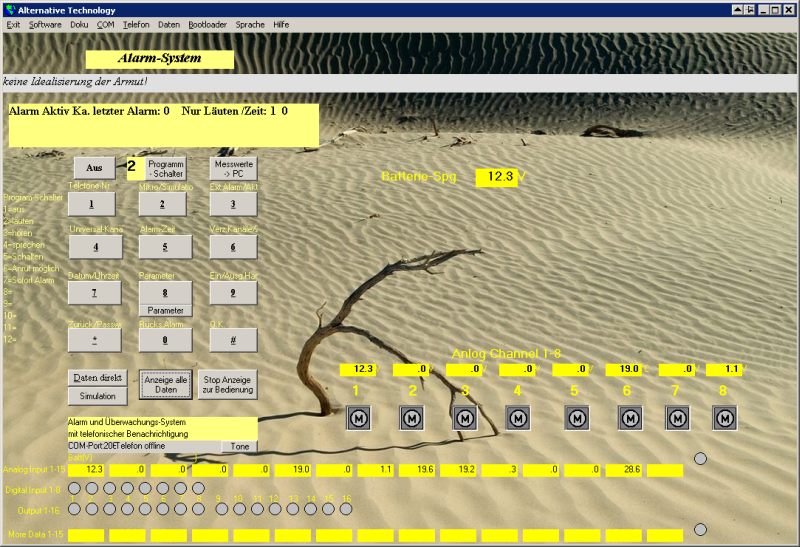

Die Metamorphose kann auch direkt an einen PC angeschlossen werden. Damit ist eine komfortable Visualisierung und Bedienung aller Funktionen möglich. Auch eine Fernsteuerung über Modem, Handy oder das Internet ist damit möglich!; Download der Software (mit Source-Code, in VB6 geschrieben) hier

Alarm-Anlage PC

Technische Daten Alarm-System (maximaler Ausbau)

Spannung Netztrafo

10-30V

Systemspannung (automatische Umschaltung)

12 V oder 24 V

max. Anzahl Relais (12V, 24V, 220V) für Pumpen etc

6

Schaltleistung Relais-Ausgänge

max. 10 A

Schaltspannung Relais-Ausgänge

12V / 24V / 110V / 220 V AC/DC

Automatischer Kurzschluss-Schutz Relais

ja für 12V/24V; nein für 220V (muß extern sichergestellt werden)

max. Anzahl Transistor-Ausgänge (12V/24V) für sonstige Funktionen

5

Automatischer Kurzschluss-Schutz Transistor-Ausgänge

ja

max. Anzahl analoge Alarm-Eingänge

15

freie Auswahl des Eingangs-Typs (Drahtgebunde, Funk.Sensoren, Öffner, Schliesser)

Spannung, Strom, NTC, PTC, Pt1000, LDR, 0-20 mA und 4-20mA

max. Anzahl digitale potentialgetrennte Alarm-Eingänge

8

Funksensoren, auch analoge (Empfangsmodul benötigt)

ja

Max. Eigenverbrauch bei 12V/24V

15 mA

Zulässige Umgebungstemperatur

-25 °C ... +50 °C

Anschlussklemmen (fein-/einzeldrahtig)

1,5 mm²

Schutzart im großen Gehäuse (im kleinen Gehäuse IP22)

IP 65

Abmessungen L x B x H Standard-Gehäuse

115 x 190 x  78 mm

Abmessungen L x B x H Medium-Gehäuse

207 x 185 x 125 mm

Abmessungen L x B x H großes-Gehäuse

290 x 260 x 115 mm

LCD-Display

ja, 2*16 Zeichen

kleines LCD-Display

74 x 35 mm

großes LCD-Display (nur für das große Gehäuse möglich)

99 x 24 mm

Tastatur

ja, 12 Tasten

Programwahlschalter

ja, 12 Positionen

max. Anzahl serielle Schnittstellen

2

Alarm-Beeper intern

ja

Gruppenbildung der Sensoren (z.B. nur externe Sensoren aktivieren)

ja

24-Stunden-Alarm

ja

Geräusch-Detektor direkt im Gerät

optional

Babyfon-Betriebsart

ja, auch für mehrere Räume

Hilfe-Ruf für alte Menschen (über Funk-Sender und Telefonanruf)

möglich für alle Eingänge

Grenzwert-Überwachung Analog Eingänge und Alarm-Generierung

möglich für alle Eingänge

Handsteuerung aller Ausgänge

ja

Digitale Simulation aller Analog-Eingänge

ja

Power-Management (Geräte Auto Ein/Aus etc)

ja, 2 Kanäle, mehr ist möglich

Fernbedienung über den PC (über den kostenlosen Dialer)

ja, alle Funktionen

Fernsteuerung über Modem, Mobil-Telefon, GSM-Modem

ja

damit SMS-Funktion (Alarm und schalten)

ja

optional Anschluss Festnetz-Telefon und Anruf bei Alarm

ja, 3 Telefonnummern

optional Netzwerk/ Internet-Anschluss

ja

max. Anzahl Universal-Bausteine für Zusatz-Funktionen

20

alle wichtigen Parameter einstellbar

ja, über 35 Parameter

Ausgang Hilfsspannung 5V, 12V, 0,5A für angeschlossene Geräte

ja

optional einstellbarer Spannungsausgang mit 3V – 12V / 24V, 1A

ja

Batterie-Pufferung über 9V Block-Batterie, NimH-Batterien oder Blei-Akku

ja

Laderegler für Blei-Batterien oder NimH-Batterien

ja

Sabotageüberwachung

möglich

Protokollierung der Alarme (Welcher Kanal, Uhrzeit)

ja, Abruf über PC

Einstell-Daten über PC parametrierbar

ja

freie Meldungstexte

ja

Bedien-Sprachen

Deutsch, Englisch

Download neuer Software über den PC

ja
