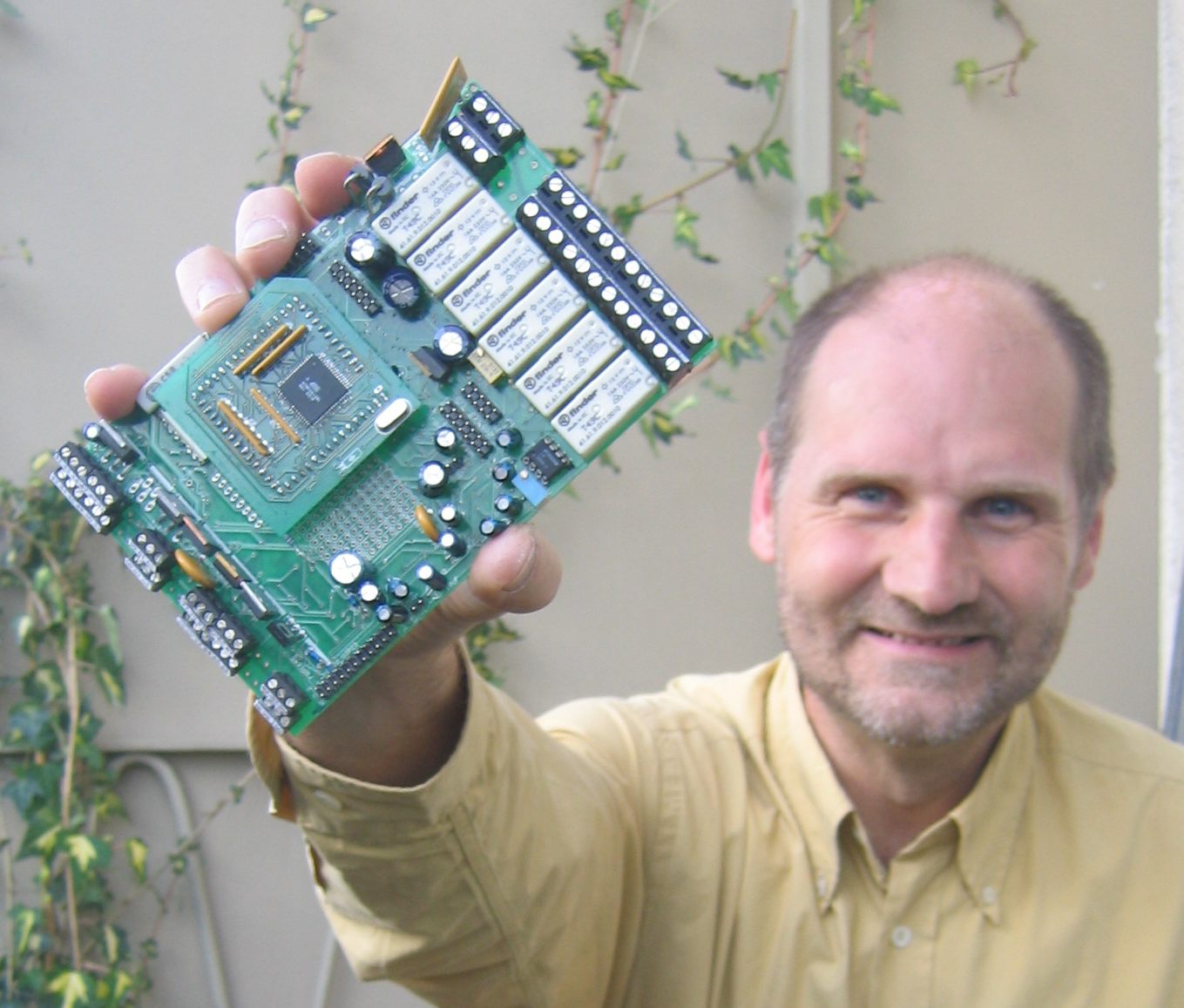

Mikrocontroller Entwicklungs-System mit dem Atmel Mega-Prozessor M256

Mikro-Controller Entwicklungssystem

Hier ist eine Vorlage mit Source-Code für eigene Experimente und Forschungen mit dem Universal-Gerät Metamorphose

Möglichkeiten mit den Testprogramm


  • Testen und Schalten aller Ausgänge

  • Testen aller analogen und digitalen Eingänge

  • Integration und Anzeige von zwei Zählern

  • Datum/Uhrzeit-Eingabe (Menü 7) als Beispiel

  • Daten-Eingabe übers Gerät (Menü 8) als Beispiel

  • Bedienung und Daten-Eingabe über den PC (z.B. Dialer von der CD oder über ein Terminal-Programm, „S“ für Starten, „E“ für Ende, ansonsten 0-9 und „*“ und „#“-Tasten)

  • Parameter-Übertragung auf den PC in eine Text-Datei (Dialer von der CD, dort Daten, Parameter holen). Es wurden erst mal 50 Integer Daten vorgesehen

  • Parameter-Übertragung von einer Textdatei auf dem PC in die Metamorphose (Dialer von der CD, dort Daten, Parameter senden).

  • Status Ein/Ausgänge und Messwerte zyklisch senden zum Dialer (PC-Software). Start über den Dialer (Anzeige alle Daten) oder Senden von „S“ und „O“.

  • Messwerte senden nach Logview (Freeware zur Kurvendarstellung); Start über den Dialer (Daten, Daten nach Logview) oder Senden von „S“ und „U“.

  • Daten nach vorgegebenen Zyklus aufzeichnen im internen RAM und EEPROM. Daten auslesen und senden an den PC über den Dailer oder Terminal („S“ und „L“ senden).

  • Diese Daten können in eine Textdatei geschrieben werden oder direkt nach Logview gesendet werden. Also Daten können in Real-Time aufgezeichnet werden oder in der Metamorphose gespeichert werden und dann später abgerufen werden.
download

Hier das Programm zum Download für die CPU Mega 256

Hier die Anleitung

Weitere Infos und Datenblätter

Hier hat ein Freund eine Super Einsteiger-Anleitung für die faszinierende Welt der Mikrocontroller (Atmel und BASCOM) geschrieben. Danke Roland!

Hier die Beispiel-Programme dazu

Hier weitere Programm-Beispiele

Mit zwei Microcontroller Ports eine LCD ansteuern. Hier die Info dazu und der Code

Mit zwei Microcontroller Ports 8,16,32 ... Relais ansteuern. Hier die Info und der Code

Links
Compiler Bascom: www.mcselec.com

Support-Center Bascom: http://www.mcselec.com/support-center/

Bascom-Forum: http://www.mcselec.com/index2.php?option=com_forum&Itemid=59

Für Logview neuster Version etc. www.logview.info

AVR-Freaks: viele gute Tips… www.avrfreaks.net

Auch sehr gut: www.mikrocontroller.net

Forschungs-Ideen. Hier ein paar Anregungen, weiter zu forschen nach dem Motto: “Placet experiri”

Viel Spass und Erfolg beim forschen und experimentieren! Mühsam nährt sich das Eichhörnchen, es sind immer kleine Schritte, das ist meine Erfahrung. Aber das Internet weiss auf alles eine Antwort wenn’s mal nicht weitergeht!

Technische Daten Metamorphose (Maximal-Ausbau)







Spannung Netztrafo

10-30V

Systemspannung (automatische Umschaltung)

12 V oder 24 V

max. Anzahl Relais (12V, 24V, 220V) für Pumpen etc

6

Schaltleistung Relais-Ausgänge

max. 10 A

Schaltspannung Relais-Ausgänge

12V / 24V / 110V / 220 V AC/DC

Einsatz bistabile Relais (benötigen nur beim schalten Energie)

möglich

Automatischer Kurzschluss-Schutz Relais

ja für 12V/24V; nein für 220V (muß extern sichergestellt werden)

max. Anzahl Transistor-Ausgänge (12V/24V) für sonstige Funktionen

5

Automatischer Kurzschluss-Schutz Transistor-Ausgänge

ja

Anschluss Impuls-Ventile (benötigen.zum Ein- und Ausschalten nur einen Impuls)

möglich

freie Auswahl des Eingangs-Typs (NTC, PTC, Pt1000, 4-20mA oder Spannungsmessung )

ja

max. Anzahl analoge Eingänge

15

max. Anzahl digitale potentialgetrennte Eingänge

8

Zähler-Eingang

2





Max. Eigenverbrauch bei 12V/24V

15 mA

Zulässige Umgebungstemperatur

-25 °C ... +50 °C

Anschlussklemmen (fein-/einzeldrahtig)

2,5 mm²

Schutzart

IP 65

Abmessungen L x B x H Standard-Gehäuse

115 x 190 x  78 mm

Abmessungen L x B x H Medium-Gehäuse

207 x 185 x 125 mm

Abmessungen L x B x H großes-Gehäuse

290 x 260 x 115 mm

LCD-Display

ja, 2*16 Zeichen

kleines LCD-Display

74 x 35 mm

großes LCD-Display (nur für das große Gehäuse möglich)

99 x 24 mm

Tastatur

ja, 12 Tasten

Programwahlschalter

ja, 12 Positionen

max. Anzahl serielle Schnittstellen

2

Download neuer Software über den PC

ja

Alarm-Beeper

ja

Anschluss ELV-Funksensoren (Wind, Temperatur, Feuchtigkeit, Druck etc)

ja

Handsteuerung aller Ausgänge

ja

Digitale Simulation aller Analog-Eingänge

ja





max. Anzahl gespeicherter Messwerte

4000 16 bit

optional Datenspeicherung auf MMC/SD-Karte

ja, damit 16 Mio Messwerte

Schnittstelle kostenlose Logview-Software zur Datenaufzeichnung

ja

Fernbedienung über den PC (über den kostenlosen Dialer)

ja, alle Funktionen

Fernsteuerung über Modem, Mobil-Telefon, GSM-Modem

ja

damit SMS-Funktion (Alarm und schalten)

ja

optional Anschluss Festnetz-Telefon

ja, 2 Telefonnummern

optional Netzwerk/ Internet-Anschluss

ja

max. Anzahl Universal-Bausteine für Zusatz-Funktionen wie Niveau / Temperatur-Regelung, Dosiersteuerung etc

20

optional PI-Regler-Funktion über 12V/24V, 220V Analog-Ausgang

ja

Ausgang Hilfsspannung 5V, 0,5A

ja

optional einstellbarer Spannungsausgang mit 3V – 12V/24V, 1A

ja

Bedien-Sprachen

Deutsch / Englisch
