Die Metamorphose: Eine kurze Übersicht

Der Prozess der Metamorphose ist eine der faszinierendsten Vorgänge in der Natur überhaupt. Ein Lebewesen verwandelt sich vollständig in unglaublicher Weise. Nicht umsonst bekam das Gerät diesen Namen. Es läßt sich  von jedem durch einspielen neuer Software für völlig unterschiedliche Funktionen nutzen.

Links die einfache Version:
Über einen einzigen Programmschalter sind alle wichtigen Funktionen anwählbar,
rechts das Universalgerät

Verschiedene Gehäuse-Bauformen stehen zur Verfügung; rechts das Medium-Gehäuse

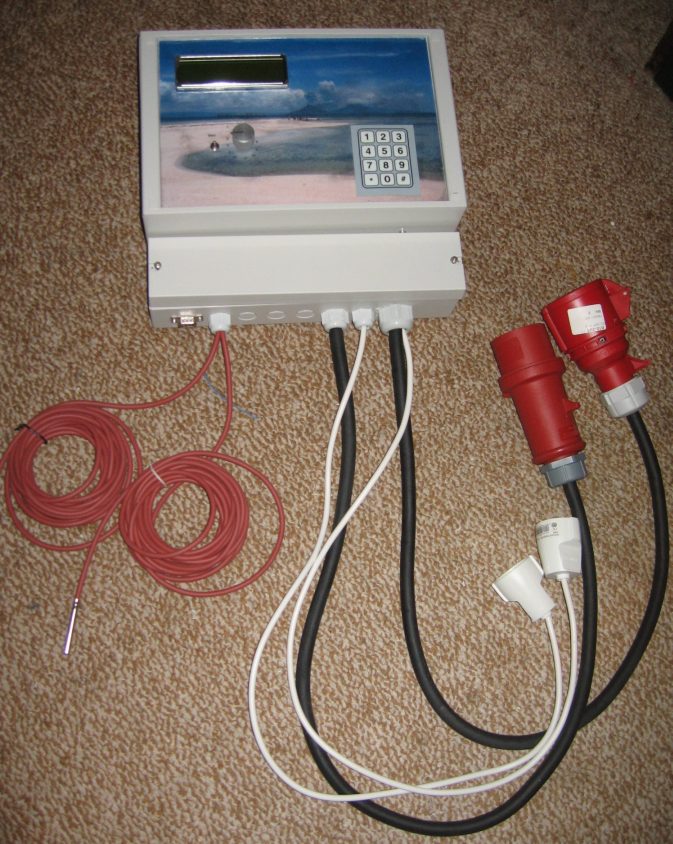

Oben das große Gehäuse und rechts mit externer Verdrahtung in Drehstrom-Version

Drehstrom_Version

Das Gerät besteht im Maximalausbau aus folgenden Modulen

 - Der Prozessor M256 von Atmel ist der absolute Killer-Prozessor. RISC-Architektur für extrem schnelle Befehlsbearbeitung, 256 KByte Flash-Speicher für das Programm, 4 KByte EEPROM, 8 KByte RAM, 4 Timer, 4 Zähler, 10bit Analog-Digital-Wandler, sehr geringer Stromverbrauch und vieles mehr.

- 8 potentialgetrennte Digitale Eingänge

- 15 Analogeingänge mit 10-Bit Auflösung, können auch als Digital-Eingänge genutzt werden

- davon 4 Analogeingänge mit zusätzlicher Verstärkung

- 5 weitere freie Ports als Ein- und Ausgang nutzbar

- 6 Relais-Ausgänge bis 380V/16A, davon jeweils zwei als Rechts / Linkslauf verschaltbar (Positionierung). Alle Relais-Ausgänge auch als Power-MOSFET Transistor Ausgang möglich (bis 48V).

- Zusätzliche externe Leistungsschalter werden nicht nur für Drehstrom benötigt. Das Gerät schaltet Gleichspannung und Wechselspannung bis 240V/2500 Watt!

- 9 weitere Power-MOSFET Transistor-Ausgänge onboard, davon 2 mit zusätzlichen Power-MOSFET als Rückstrom-Schutz (Solar Laderegler)

- 2 PWM-Ausgänge (Pulsweitenmodulation, sprich analoger Ausgang 0-5V)

- 2 serielle Schnittstellen

- I2C-Busfähig, damit leichte Erweiterung der Ein- und Ausgänge (bis zu 128 Digitale Eingänge oder Ausgänge oder Analog)

- RC5/RC6 IR-Fernsteuerungsprotokoll

- Es können Funksensoren aus der ELV-Reihe angeschlossen werden. Folgende Sensoren stehen zurzeit zur Verfügung: Temperatur, Feuchtigkeit, Wind-Geschwindigkeit, Regensensor, Luftdruck-Sensor

.- Speicherung von bis zu 7600 Messdaten direkt on-Board.

- Es kann eine MMC oder SD Flash Speicherkarte in das Gerät eingesetzt werden. Damit ist es möglich bis zu 16 Millionen(!) 16-bit Messwerte zu speichern und über einen PC abzurufen.

- Abruf der Daten über serielles Kabel oder USB (mit Adapter)

- Fernabfrage der Daten über Modem oder Mobil-Telefon. Volle Fernsteuerbarkeit aller Funktionen über den PC einschließlich Ausgänge

- Das Senden von SMS bei Alarm und das Empfangen von SMS mit Schaltfunktionen ist möglich.

- Volle Fernsteuerbarkeit über ein Netzwerk oder das Internet mit dem XPORT-Baustein. Auch das Programm laden ist damit möglich.

- Universelle Versorgungs-Spannung: 10-30 V aus einem Steckernetzteil oder einer Batterie (Blei, Gel, Flies oder NiCd/NimH-Akkus)

- 2x16 Zeichen LCD-Display

- Folien-Tastatur mit 12 Tasten

- Programmwahlschalter mit 12 Stellungen,

- integrierter Beeper für Alarmmeldungen

- zusätzlich einstellbare Ausgangs-Spannung 2-12V /24V. Gut für Kleingeräte verwendbar

- feste Spannungs-Ausgänge mit 5V und 12V, 1A

-  optional integriertes Ladegerät für NiCd, NimH-Akkus beliebiger Größe.

- Telefon Wahlvorrichtung für Festnetz-Anschluss (Tonwahl) und Handy

- optional integrierter Geräuschmelder mit Raum-Überwachung bei Anruf.

- Anschluss-Kabel für das Laden von Software und eigener Programme, einfache Programmiersprache “Basic”

- Freie Gestaltung der Gehäuse-Front. Schicken Sie einfach ein gewünschtes Bild ein und wir verwenden es als Frontdesign.

 Hauptaspekte der Metamorphose:

Zuverlässigkeit: Umfangreiche Schutzmaßnahmen wie Überspannungsschutz, Verpolungsschutz, Kurzschluss-Schutz etc. sind integriert.

Einfache Bedienung: Alle wichtigen Funktionen sind z.B. durch einen einzigen Programmschalter anwählbar

Flexibilität: Die Hardware und Software-Module können ganz spezifisch für Ihren Bedarf zusammengestellt und angepasst werden.

Das Gerät das niemals alt wird! Immer wieder gibt es neue Software oder neue Updates dafür. Einfach neue Software und Manual aus dem Internet runterladen und einspielen, und los geht’s!

Einfach neue Software aus dem Internet runterladen und einspielen, und los geht’s

Hoch flexibles Gerät mit leichter Anpassungsmöglichkeit der Software an individuelle Wünsche

Hinweis: Nicht alle Funktionen sind in jedem Gerät verfügbar! Bitte die Bestellung beachten!



Technische Daten Metamorphose







Spannung Netztrafo

10-30V

Systemspannung (automatische Umschaltung)

12 V oder 24 V

max. Anzahl Relais (12V, 24V, 220V) für Pumpen etc

6

Schaltleistung Relais-Ausgänge

max. 10 A

Schaltspannung Relais-Ausgänge

12V / 24V / 110V / 220 V AC/DC

Anschluss Impuls-Ventile (benötigen.zum Ein- und Ausschalten nur einen Impuls)

möglich

freie Auswahl des Eingangs-Typs (NTC, PTC, Pt1000, 4-20mA oder Spannungsmessung )

ja

max. Anzahl Transistor-Ausgänge (12V/24V) für sonstige Funktionen

5

max. Anzahl analoge Eingänge

15

max. Anzahl digitale potentialgetrennte Eingänge

8

Zähler-Eingang

2





Max. Eigenverbrauch bei 12V/24V

15 mA

Zulässige Umgebungstemperatur

-25 °C ... +50 °C

Anschlussklemmen (fein-/einzeldrahtig)

2,5 mm²

Schutzart

IP 65

Abmessungen L x B x H Standard-Gehäuse

115 x 190 x  78 mm

Abmessungen L x B x H Medium-Gehäuse

207 x 185 x 125 mm

Abmessungen L x B x H großes-Gehäuse

290 x 260 x 115 mm

LCD-Display

ja, 2*16 Zeichen

kleines LCD-Display

74 x 35 mm

großes LCD-Display (nur für das große Gehäuse möglich)

99 x 24 mm

Tastatur

ja, 12 Tasten

Programwahlschalter

ja, 12 Positionen

max. Anzahl serielle Schnittstellen

2

Download neuer Software über den PC

ja

Alarm-Beeper

ja

Anschluss ELV-Funksensoren (Wind, Temperatur, Feuchtigkeit, Druck etc)

ja

Handsteuerung aller Ausgänge

ja

Digitale Simulation aller Analog-Eingänge

ja





max. Anzahl gespeicherter Messwerte

4500

optional Datenspeicherung auf MMC/SD-Karte

ja, damit 16 Mio Messwerte

Schnittstelle kostenlose Logview-Software zur Datenaufzeichnung

ja

Fernbedienung über den PC (über den kostenlosen Dialer)

ja, alle Funktionen

Fernsteuerung über Modem, Mobil-Telefon, GSM-Modem

ja

damit SMS-Funktion (Alarm und schalten)

ja

optional Anschluss Festnetz-Telefon

ja, 2 Telefonnummern

optional Netzwerk/ Internet-Anschluss

ja

max. Anzahl Universal-Bausteine für Zusatz-Funktionen wie Niveau / Temperatur-Regelung, Dosiersteuerung etc

20

optional PI-Regler-Funktion über 12V/24V, 220V Analog-Ausgang

ja

Ausgang Hilfsspannung 5V, 0,5A

ja

optional einstellbarer Spannungsausgang mit 3V – 12V/24V, 1A

ja

Bedien-Sprachen

Deutsch / Englisch

Download einer kurzen Übersicht

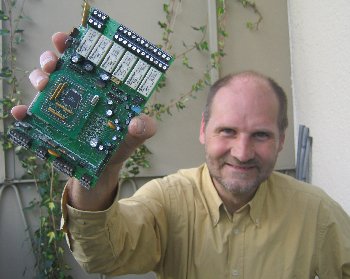

“Inside Metamorphosis”
oben: Relais, automatische Sicherung, Ausgangsklemmen
mitte: Steckbare CPU, Patch-Feld für eigene Erweiterungen, NF-Verstärker (Geräuschmelder)
unten: Digital/Analog-Eingänge, Spannungsregler, Power-MOSFET, Optokoppler etc.

Medium-Modul Metamorphose

Hier die Features des kleinen Bruders der Metamorphose
Es kann auch mit der Metamorphose gekoppelt werden (Master / Slave)
als Erweiterung.

Medium-Modul Atmel M168-CPU

- insgesamt 12 Digital-Ports (Ein/Ausgänge), 5 Analoge Eingänge
- 16 KB Atmel M168-CPU

- 3 analoge / digitale Eingänge
- Messung NiCd-Spannung, optional weiterer analoger / digitale Eingang
- Messung Batterie-Spannung, optional weiterer analoger / digitale Eingang
- 2 Relais 220V/ 10A-Ausgänge
- 2 Bistabile Relais möglich
- 1 Lastausgang MOSFET 10A
- 12 stufiger Programm-Schalter,
- 1 Taster
- 3 LED
- Hochstrom-Impulse zur Lebensdauerverlängerung der Akkus
- Nicd/NimH-Lade-Einheitm max. 1 A
- Solar Bleibatterie-Ladeeinheit max. 15 A
- Netz Bleibatterie-Ladeeinheit max 1 A
- Einstellbarer Spannungsregler 1,2 – 24V, 1A
- Weiterer Fest-Spannungsregler 1A
- Ladeeinheit für ein Mobil-Telefon
- Telefonwahlvorrichtung Tonwahl
- NF-Verstärker,
- Geräusch-Melder
- Phasenanschnitt-Steuerung 110V/220V
- PWM-Steuerung (Pulsweiten-Modulation)
- Serielles Interface (für Bootloader)
- I2C-Bus-fähig
Zähler

Bild siehe oben links
