Die Solarkocher-Steuerung,
Trinkwasser-Aufbereitung mit der Sonne

Solar-Kocher

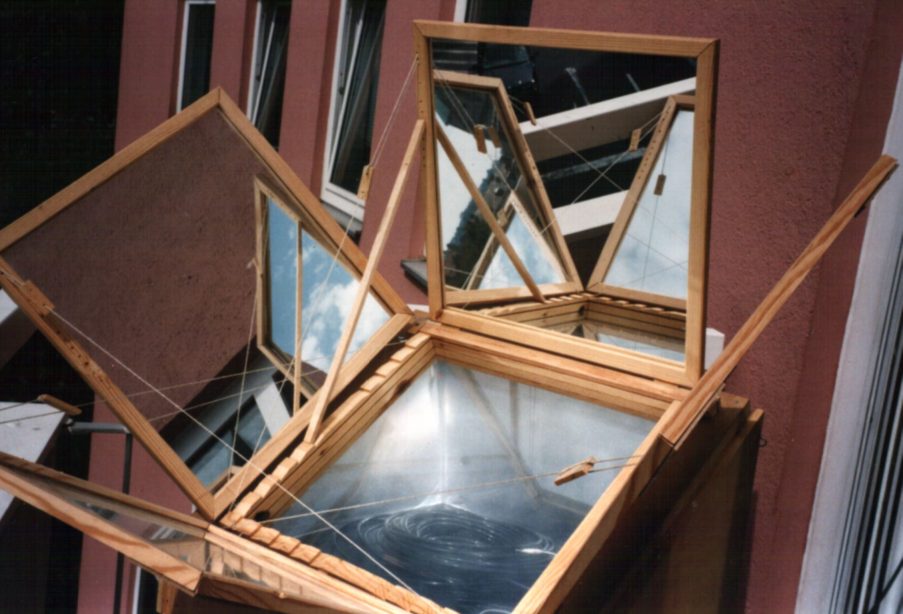

Mein Solar-Kocher Typ “Ulog” mit 4 Spiegeln

Downloads und Links? Hier!

- Mit diesem Gerät ist es möglich den größtmöglichen Nutzen aus einem Solarkocher herauszuholen. Selbst bei Regen oder in der Nacht ist er damit einsetzbar, denn ein Solarkocher ist eine wunderbare Kochkiste, bestens isoliert!
Durch die Steuerung des Tauchsieders ist es sehr leicht möglich in dem Solar-Kocher auch Marmeladen herzustellen, Apfelsaft haltbar zu machen etc., selbst das Bier brauen ist damit leicht möglich (siehe Punkt “Hausbrauerei”). Und für dies alles wird extrem wenig Energie benötigt.

- Diese Gerät gibt dem Solarkocher trotz seiner Einfachheit das Image ein wirklich modernes Gerät zu sein

Es wird geschätzt, dass über 70 % der Krankheiten in den Entwicklungsländern durch unsauberes Wasser verursacht werden. Jährlich sterben 1,6 Millionen an verschmutzen Trinkwasser
Weiterhin ist durch das Abholzen von Brennholz die Ökologie in vielen Gebieten in erschreckendem Maße gefährdet. Manche Länder wie Haiti zum Beispiel stehen stehen durch das Abholzen vor einem ökologischen Desaster ohne gleichen!
Außerdem sterben laut neusten Untersuchungen drei Millionen Menschen jährlich vorzeitig an Asthma, chronischer Bronchitis und Lungenkrebs. Unter anderem durch die Luftverschmutzung der offenen Feuerstellen.

Download eines Informationsblattes über
Solarkocher

- Um kostengünstig zu sein wurde eine modulare “all in one” Lösung favorisiert, die alle wichtigen Funktionen eines Solarkochers und einer kleinen Solaranlage abdeckt

-
Als eine Neuheit gibt es eine doppelte Diebstahlüberwachung für den Solarkocher, zum Beispiel auch für das Öffnen des Deckels und ebenso für eine angeschlossene Solarzelle

- Es gibt ein  kleines und ein sehr komfortables Modell

- Neben einem komfortablen NiCd-Ladegerät und einem Solar-Laderegler stehen mehrere einstellbare Spannungen für Kleingeräte zur Verfügung

-- Ein Hauptaugenmerk des Gerätes ist einfache Bedienung. Wer die Programme eines Fernsehers umschalten kann, der kann auch dieses Gerät bedienen denn alle wichtigen Funktionen  sind durch einen einzigen Programmschalter anwählbar

- Der andere Hauptaspekt ist Zuverlässigkeit. Über 15% der Bauelemete sind nur aus Sicherheitsgründen eingebaut. Alle Eingänge sind Überspannungssicher und alle Ausgänge Kurzschlusfest ausgelegt. Die Spannungsschwankungen in vielen Ländern der Welt sind überhaupt kein Problem, denn der Eingangsspannunsbereich geht von 10 V bis 30V!;
Alles ist modular aufgebaut, das heisst auch bei Ausfall des Mikro-Controllers funktionert das Batterie laden über Netz oder die Solarzelle, das NiCd-Ladegerät, und die Spannungsquellen noch; Es ist übrigens sogar Software verfügbar um defekte Ein.- und Ausgänge umzuschalten.

-
Die Steuerung zeichnet sich durch extreme Flexibilität aus. Durch nachladen von Software kann es für vielfältigste Aufgaben verwendet werden und es steht schon eine Reihe von zusätzlicher (kostenloser!) Software zur Verfügung, für die das Gerät ohne Umbau auch verwendet werden kann. Eine drei kanalige Bewässerungsanlage für eine einfache Tröpfchenbewässerung, eine Temperatur / Zeit Steuerung (6 Schritte) zum Beispiel um im Solarkocher sehr effizient Bier herzustellen. Weiterhin ein Überwachungsgerät um den Fernsehkonsum der Kinder zu kontrollieren (eingebbare Zeiten), eine Schaltuhr mit 4 Kanälen, ein Messwert-Schreiber für 4 beliebige Messungen und einige weitere Funktionen sind schon in Vorbereitung.

- Selbst das einfache Gerät ist mit einer Schnittstelle ausgestattet um Einstellungen vorzunehmen und Software nachzuladen. Dies geht sehr sehr einfach mit jedem PC. Es können damit auch alle Funktionen genutzt werden, allerdings erfolgt die Programmierung dann über den PC

Das gleiche Gerät kann für so viel verschiedene Aufgaben verwendet werden und es altert nie. Es kann immer wieder neue Software für neue Aufgaben zugeladen werden, die kostenlos im Internet zur Verfügung gestellt werden.



Funktionsweise
In den Leerraum eines Solar-Kochers wird ein schwarzes Kupferrohr gelegt. Durch dieses wird dann das Wasser erhitzt. Da der Leerraum des Kochers genutzt wird, kann gleichzeitig in dem Kocher wie gewohnt das Essen gekocht werden. Da bei der Wasserreinigung das Wasser noch sehr heiß ist, wird diese Wärme in einem nachgeschaltetem einfachen Wärmetauscher an das kalte Wasser abgegeben. Dadurch ergibt sich ein sehr guter Wirkungsgrad. Soll heißes Wasser für Tee etc. produziert werden, wird der Wärmetauscher nicht genutzt.
Den Transport des Wassers übernimmt eine kleine Pumpe aus dem Auto, die normalerweise zum Scheiben reinigen verwendet wird. Die Schläuche können direkt in die Küche oder wo das Wasser benötigt wird verlegt werden.
Schlauch, Wärmetauscher und Pumpe können von Alternative Technologie geliefert werden. Eine Bauanleitung für einen Solarkocher finden Sie in der Rubrik “Download”
.

weitere Informationen und Downloads

download

Übersicht der Funktionen zum Download

Anleitung der Steuerung

Info-Blatt über Solarkocher

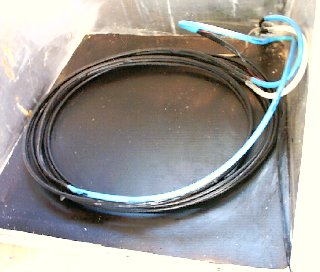

Innenansicht mit Schlauch, Wärmetauscher und Wanne für den Tauchsieder

Hier nun Download der Software für diese Anwendung: (Source-Code auf Anfrage)

Bootloader zum Download der Software

Solarkocher Beschreibung und Bauanleitung

Links

Link auf eine gute Bauanleitung für unsere Breitengrade; Hier eine neuere Version einer Bauanleitung

Noch eine andere Seite mit einer Bauanleitung

Bauanleitung Solarkocher Ulog für Südliche Länder

Bauanleitung konzentrierte Solar-Kocher

Hier findet ihr alles rund um Solarkocher was interessant ist

auch hier ist einiges

Link: Ulog beschäftigt sich schon lange mit Solarkochern! oder auch das ist interessant

Auch dies ist ein gutes und einfaches Verfahren, um Wasser zu reinigen; www.sodis.ch

Infos über die Solare Wasserreinigung oder eine Übersicht über die Techniken

gute Linksammlung über alle möglichen Themen bezüglich Solarkocher

Für weitere Details Solarkocher-Steuerung bitte hier klicken!

Folgende Funktionen sind integriert:

  • Wasser-Pasteurisierung nach der Pasteurisierungsformel. Durch die exakte Kontrolle der Temperatur und Zeit wird nicht unnötig Energie verbraucht und der Geschmack des Wassers nicht nachteilig verändert
  • Produzieren einer gewünschten Menge an kochendem Wasser für Tee, Kaffee etc. mit einer vorgegebenen Temperatur
  • kein Hochtank ist notwendig! Eine kleine Wasser Pumpe aus dem Auto pumpt das Wasser direkt dorthin wo es benötigt wird, zum Beispiel in der Küche
  • Anzeige der Temperatur im Solarkocher und der Kochzeit, akustischer Alarm bei einer vorgegebenen Temperatur
  • Hocheffizientes Kochen mit dem Solarkocher auch bei Bewölkung oder Nacht durch Steuerung eines einfachen Tauchsieders im Solarkocher. Sehr einfache Installation
  • Optional Energieoptimierte Sonnennachführung des Solarkochers mit jedem beliebigen Motor (12V/220V, bis 10A)
  • Schaltausgang für eine Lüftersteuerung um den Solarkocher auch als Trockner einsetzen zu können
  • Wir haben bis zum doppelten Strom-Ertrag bei einer Solarzelle erzielt, als wir die Solarzelle auf den Solar-Kocher gelegt haben, wo die Zelle mit konzentriertem Sonnenlicht bestrahlt wird. Allerdings wird dann die Solarzelle sehr heiss. Das Gerät ermöglicht eine ganz einfache Wasserkühlung der Solarzelle und somit auch eine kräftige Ertragssteigerung aus der sehr teuren Solarzelle
  • Möglichkeit des Anschlusses von Solarzellen und Batterien mit Ladeüberwachung  und Tiefentladeschutz als Steuerung für eine kleine Solaranlage ( 10 A Max)
  • Doppelte Diebstahlsicherung für den Solarkocher (auch beim Öffnen des Deckels gibt es Alarm!) und ebenso für die Solarzelle (erstmalig hier!) durch einen lauten akustischen Alarm
  • Drei unabhängige, kurzschlussfeste Spannungsquellen zum Anschluss von Kleingeräten wie Walkman, CD-Player, Radio
  • Integriertes Ladegerät für alle gängigen NiCd.- und NiMH-Akkus
  • Schaltuhr mit Ausgang für 220V / 8A und Wecker
  • Minimale Eingriffe am Solarkocher sind notwendig (nur ein Loch muss gebohrt werden)
  • Umfangreiches Meldesystem und auch Störungen wie “kein Wasserfluss” werden analysiert und gemeldet
  • Die Steuerung Wasserreinigung ist nicht auf Solarkocher beschränkt. Auch Solarthermische Anlagen und andere können damit einfach ausgestattet werden.
  • Es kann auch Software nach Kundenwünschen erstellt werden. Alle Programme sind sehr modular und können beliebig kombiniert werden, zum Beispiel ist es durchaus möglich über Handy einen Alarm zu bekommen wenn das Essen im Solar-Kocher fertig ist.
